导轨升降机的安装施工方案

时间:2019-10-16 17:15:40点击数:作者:admin

安装导轨式升降机有哪些步骤呢?今天导轨升降机厂家小编和大家一起交流一下。

(1) 安装底架及基础节
先清理好混凝土基础,安装好底架,在底架上装好基础节,并加三个标准节,然后测量导轨的垂直度,要求偏差 1/1000;再紧固好地脚螺栓。

(2) 安装轿厢
用起重设备将轿厢从标准节上方准确就位,粗调好轿厢的下摆轮及侧向滚轮,安装好吊笼顶上的护栏,调好各门的机械门锁。

(3) 安装传动板
用起重设备将传动板从标准节上方准确就位,粗调好滚轮;用销轴连接好传动板和轿厢。

(4) 安装吊杆
将吊杆放人吊笼顶部安装孔内,接通电源后即可使用。

(5)安装对重系统 ( 指带对重的升降机 )
先在底架的对重位置上,安装好缓冲弹簧;用起重设备吊起对重,从导轨架顶部放入对重轨道;调整好滚轮间隙。

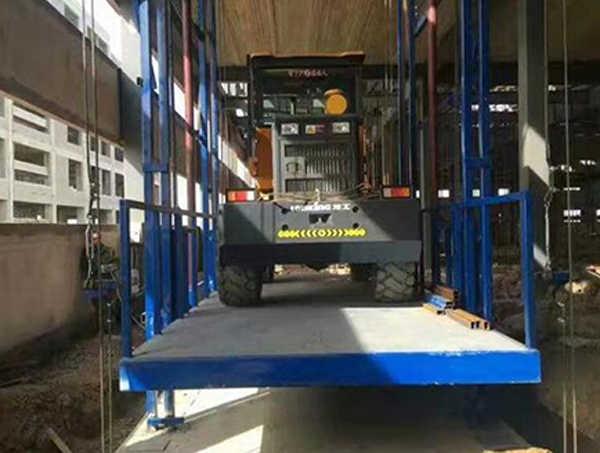

导轨升降机
(6) 安装导轨架
用安装吊杆吊起一个标准节 ( 注意带锥套的一端向下 ) ,置于轿厢顶部放稳,起动吊笼向上,使轿厢顶离导轨顶大约差300mm左右停下,注意不要冲顶 ! 再用吊杆提起标准节,略高于导轨顶端,转动吊杆,使标准节对准导轨顶端,下放,拧紧连接螺栓。如此反复,一步步加高导轨。待到达打附墙架的位置,及时安装附墙架。

(7) 安装附墙架
先在立柱导轨上安装前附着杆,再安好附墙架;然后调整垂直度,紧固螺栓;最后慢慢起动轿厢,检查它是否与附墙架相碰。

(8) 天轮和对重钢丝绳的安装当导轨架安装到所要求的高度后,带 对重的升降机应在顶部安装天轮,并用钢丝绳悬挂好对重。先把天轮 吊到吊笼顶部,吊笼上升到顶部后,再吊到导轨架顶部,安装好螺栓;然后穿好对重钢丝绳,上好绳卡。
注意:绳卡要3个以上,间隔100mm以上,绳卡底板在钢丝绳的受力边。

(9) 调整对重钢丝绳的长度,使轿厢达到最大高度时,对重离地距离550mm。

(10) 安装电缆系统
升降机起升高度较高,动力驱动装置在吊笼上,因而电缆的收放也很重要。电缆系统有带电缆滑车的导向系统,也有不带电缆滑车,将电缆外置的导向系统。不管是哪一种,都要有专门的电气人员配合进行安装。

(11) 安装后的检查
安装完成后,在运行前必须检查。检查要点有:各紧固件的紧固情况,焊接点是否牢固,各限位开关、机电连锁装置动作是否正确无误。

以上就是导轨升降机厂家整理的相关内容,欢迎新老客户前来洽谈。
